Cutie de viteze mică

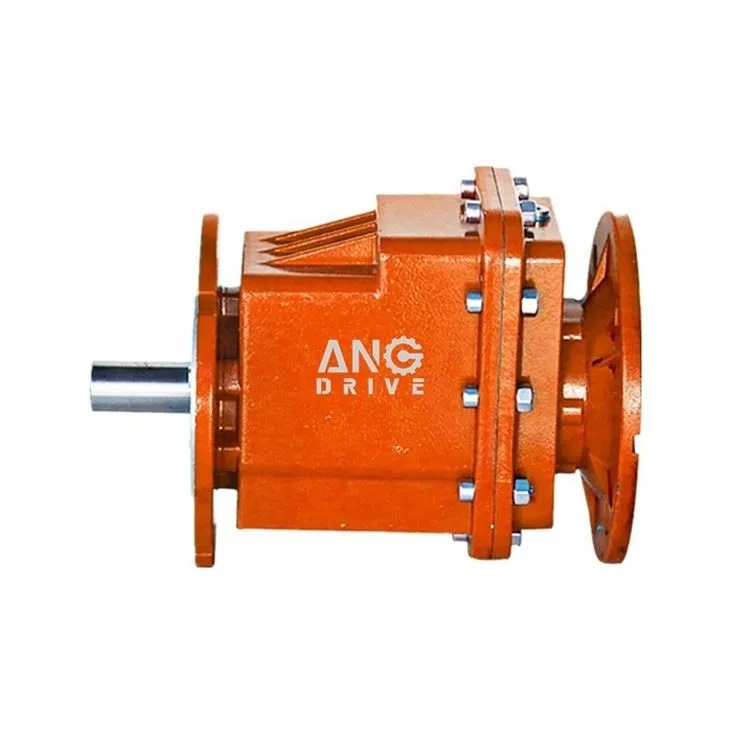

Tip cutie de viteze mică: Cutie de viteze elicoidală cu o singură treaptă
Caracteristici:
1. Design modular, picior cadru demontabil, diferite dimensiuni și flanșe opționale
2. Carcasă din aluminiu, structuri compacte, greutate redusă
3. Carburarea și măcinarea uneltelor întărite, rezistente și durabile
4. Mai multe poziții de montare
5. Structură compactă, zgomot redus
Specificație:
ANG Cutie de viteze elicoidală cu o singură etapă | |
Model | RC (montat pe picior): RC01, RC02, RC03, RC04 |
Puterea de intrare | 0,12kW ~ 4kW |
Viteza de intrare | 750 rpm ~ 3000 rpm |
Raport de reducere | 1/3.66 ~ 1/54 |
Cuplul | 120N.m ~ 500N.m |
Tip de introducere | Ax gol cu flanșă motor IEC Motor |
Motor de intrare | Motoare normalizate IEC, motoare de frână |
Tipul de ieșire | Ax solid cu flanșă de ieșire B5 |
Materialul carcasei | Aliaje de aluminiu |
Precizie a uneltelor | Rectificare precisă, clasa 6 |
Tratament termic | Carburarea și stingerea |
Angrenaje | Angrenaje elicoidale întărite |
TABELE DE SELECȚIE A CUTIEI DE VITEZE | |||||||||||
RC01 .. | n1=1400r / min | 120Nm | |||||||||
n2 | M2max | Fr2 | i | Proporţie | 63B5 | 71B5/B14 | 80B5/B14 | 90B5/B14 | |||
[r / min] | [Nm] | [N] | |||||||||
26 | 120 | 2600 | 53.33 | 160/3 | |||||||
31 | 120 | 2600 | 45.89 | 413/9 | |||||||
35 | 120 | 2600 | 40.10 | 3248/81 | |||||||
39 | 120 | 2560 | 35.47 | 532/15 | |||||||
49 | 120 | 2380 | 28.50 | 770/27 | |||||||
59 | 120 | 2230 | 23.56 | 212/9 | |||||||
71 | 120 | 2100 | 19.83 | 119/6 | |||||||
78 | 90 | 2030 | 17.86 | 1357/76 | |||||||
96 | 120 | 1900 | 14.62 | 658/45 | |||||||
101 | 90 | 1860 | 13.80* | 69/5 | |||||||
118 | 120 | 1770 | 11.90 | 2464/207 | |||||||
143 | 120 | 1660 | 9.81 | 1148/117 | |||||||
153 | 80 | 1630 | 9.17 | 1219/133 | |||||||
181 | 80 | 1540 | 7.72 | 1173/152 | |||||||
246 | 70 | 1390 | 5.69 | 1081/190 | |||||||
302 | 70 | 1290 | 4.63 | 88/19 | |||||||
366 | 70 | 1210 | 3.82 | 943/247 | |||||||
RC02 .. | n1=1400r / min | 200Nm | |||||||||
n2 | M2max | Fr2 | i | Proporţie | 63B5 | 71B5/B14 | 80B5/B14 | 90B5/B14 | |||
[r / min] | [Nm] | [N] | |||||||||
26 | 200 | 4500 | 54.00* | 54/1 | |||||||
30 | 200 | 4500 | 46.46* | 3717/80 | |||||||
34 | 200 | 4500 | 40.60* | 203/5 | |||||||
39 | 200 | 4270 | 35.91* | 3591/100 | |||||||
48 | 200 | 3970 | 28.88* | 231/8 | |||||||
59 | 200 | 3730 | 23.85* | 477/20 | |||||||
70 | 200 | 3520 | 20.08* | 3213/160 | |||||||
82 | 140 | 3330 | 17.10 | 3009/176 | |||||||
95 | 200 | 3180 | 14.81* | 2961/200 | |||||||
106 | 140 | 3060 | 13.21 | 2907/220 | |||||||
116 | 200 | 2970 | 12.05 | 1386/115 | |||||||
141 | 200 | 2780 | 9.93 | 2583/260 | |||||||
159 | 120 | 2670 | 8.78 | 2703/308 | |||||||
189 | 120 | 2520 | 7.39 | 2601/352 | |||||||
257 | 100 | 2280 | 5.45 | 2397/440 | |||||||
316 | 100 | 2120 | 4.43 | 102/23 | |||||||
383 | 80 | 1990 | 3.66 | 2091/572 | |||||||
RC03 .. | n1=1400r / min | 300Nm | |||||||||
n2 | M2max | Fr2 | i | Proporţie | 71B5/B14 | 80B5/B14 | 90B5/B14 | 100B5/B14 | 112B5/B14 | ||
[r / min] | [Nm] | [N] | |||||||||
24 | 300 | 6000 | 58.09 | 639/11 | |||||||
28 | 300 | 6000 | 50.02 | 2201/44 | |||||||
32 | 300 | 6000 | 43.75 | 4331/99 | |||||||
36 | 300 | 6000 | 38.73 | 426/11 | |||||||
40 | 300 | 5860 | 34.62 | 4189/121 | |||||||
49 | 300 | 5480 | 28.30 | 4047/143 | |||||||
64 | 280 | 5020 | 21.78 | 1917/88 | |||||||
81 | 280 | 4660 | 17.33 | 3621/209 | |||||||
93 | 260 | 4440 | 15.06 | 497/33 | |||||||
113 | 260 | 4160 | 12.37 | 1633/132 | |||||||
136 | 240 | 3910 | 10.28 | 3053/297 | |||||||
177 | 180 | 3590 | 7.93 | 1269/160 | |||||||
222 | 180 | 3320 | 6.31 | 2397/380 | |||||||
255 | 150 | 3170 | 5.48 | 329/60 | |||||||
311 | 150 | 2970 | 4.50 | 1081/240 | |||||||
374 | 150 | 2790 | 3.74 | 2021/540 | |||||||
RC04 .. | n1=1400r / min | 500Nm | |||||||||
n2 | M2max | Fr2 | i | Proporţie | 80B5/B14 | 90B5/B14 | 100B5/B14 | 112B5/B14 | |||
[r / min] | [Nm] | [N] | |||||||||
24 | 500 | 8000 | 58.09 | 639/11 | |||||||
28 | 500 | 8000 | 50.02 | 2201/44 | |||||||
32 | 500 | 8000 | 43.75 | 4331/99 | |||||||
36 | 500 | 8000 | 38.73 | 426/11 | |||||||
40 | 500 | 7950 | 34.62 | 4189/121 | |||||||
49 | 500 | 7430 | 28.30 | 4047/143 | |||||||
64 | 480 | 6810 | 21.78 | 1917/88 | |||||||
81 | 480 | 6310 | 17.33 | 3621/209 | |||||||
93 | 460 | 6020 | 15.06 | 497/33 | |||||||
113 | 460 | 5640 | 12.37 | 1633/132 | |||||||
136 | 440 | 5300 | 10.28 | 3053/297 | |||||||
177 | 260 | 4860 | 7.93 | 1269/160 | |||||||
222 | 260 | 4510 | 6.31 | 2397/380 | |||||||
255 | 230 | 4300 | 5.48 | 329/60 | |||||||
311 | 230 | 4030 | 4.50 | 1081/240 | |||||||
374 | 200 | 3780 | 3.74 | 2021/540 | |||||||
De ce alegeți cutia noastră de viteze mică?
| Avantaje ● Fără scurgeri de ulei ● Eficiență mai mare ● Zgomot redus ● Cuplu ridicat ● Preț redus ● Consum redus de energie ● Transmisie de precizie ● Calitatea exportului |
Angrenaje ● Calitate 6 de înaltă precizie ● Carburarea pentru a crește rezistența ● Capabil să lucreze cu o sarcină grea ● Duritate ridicată, performanță stabilă ● Carburare de suprafață, măcinare de precizie |
|
| Inspecţie ● Test de rulare 100% ● Verificarea scurgerilor de ulei ● Verificare zgomot ● Test de vibrații ● Testarea etanșeității profesionale |
Locuințe ● Material din aliaj de aluminiu de înaltă rezistență ● Procesarea trinității fiecărei părți ● Concentricitatea este garantată |
|
FAQ
Î: Puteți crea cutia de viteze mică cu personalizare?
R: Da, putem personaliza în funcție de cererea dvs., cum ar fi flanșă, arbore, configurație, material etc.
Î: Furnizați probe?
R: Da. Un eșantion este disponibil pentru testare.
Î: Care este MOQ-ul dvs.?
R: Sunt 10 bucăți pentru începutul afacerii noastre.
Î: Care este timpul dvs. de livrare?
R: Produsele standard au nevoie de 5-30 de zile, ceva mai mult pentru produsele personalizate.
Î: Oferiți asistență tehnică?
R: Da. Compania noastră are echipă de proiectare și dezvoltare, vă putem oferi asistență tehnică dacă sunteți
nevoie.
Î: Cum să ne expediem?
R: Este disponibil pe calea aerului, pe mare sau cu trenul.
Î: Cum să plătiți banii?
A: T / T și L / C sunt preferate, cu o monedă diferită, inclusiv USD, EUR, RMB etc.
Î: Cum pot să știu că produsul este potrivit pentru mine?
A:> 1ST confirmați desenul și specificațiile> al doilea eșantion de testare>
Î: Pot veni la compania dvs. pentru a vizita?
R: Da, sunteți binevenit să ne vizitați în orice moment.
Î: Cum vă vom contacta?
R: Puteți trimite cereri direct și vă vom răspunde în termen de 24 de ore.
